興業股份研制的 XCF-2 碳化硅質泡沫陶瓷過濾器，具有強度高，熱穩定性好，比表面積大，尺寸精度高的特點。適用于過濾凈化球墨鑄鐵、灰口鑄鐵、可鍛鑄鐵及所有高、低合金鑄鐵鐵水。同時也可以用于銅合金、鋁合金等有色合金金屬液的過濾。
產品特點：
●適用工藝范圍廣，可用于大規模生產的造型線和單件小批手工造型環境；
●最高使用溫度 1500℃ ,并能顯著簡化傳統的澆注系統；
● 特殊三維網孔結構對金屬親流有極好整流作用，使鑄件組織分布均勻；
● 高效過濾非金屬雜質，提升鑄件機加工性能；
●提高鑄件綜合力學性能，如表面硬度、抗拉、抗疲勞和延伸等性能。
● 尺寸規格的選擇

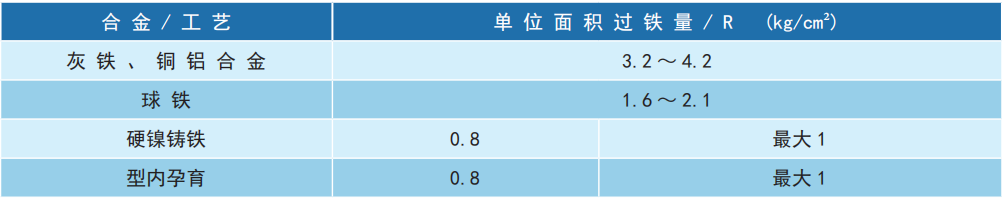

(1) 先根據所要過濾的鐵水重量和下表提供的過濾器過鐵量參數，計算出所需要的過濾器的有效使用面積 ( 金屬液正面能通過鐵水的面積 ), 過濾器的有效過濾面積 S=G/R, 式中：G 為需過濾的金屬液的總量；R 為過濾器的單位面積過鐵量，R 可取中下限，以保證過濾器留有一定的保險系數。
(2) 把計算出的有效使用面積與澆注系統的阻流截面積進行校核，我們推薦球鐵的阻流截面積與過濾器有效使 用面積比例為 1:3, 灰鐵和可鍛鑄鐵的比例為 1:2。

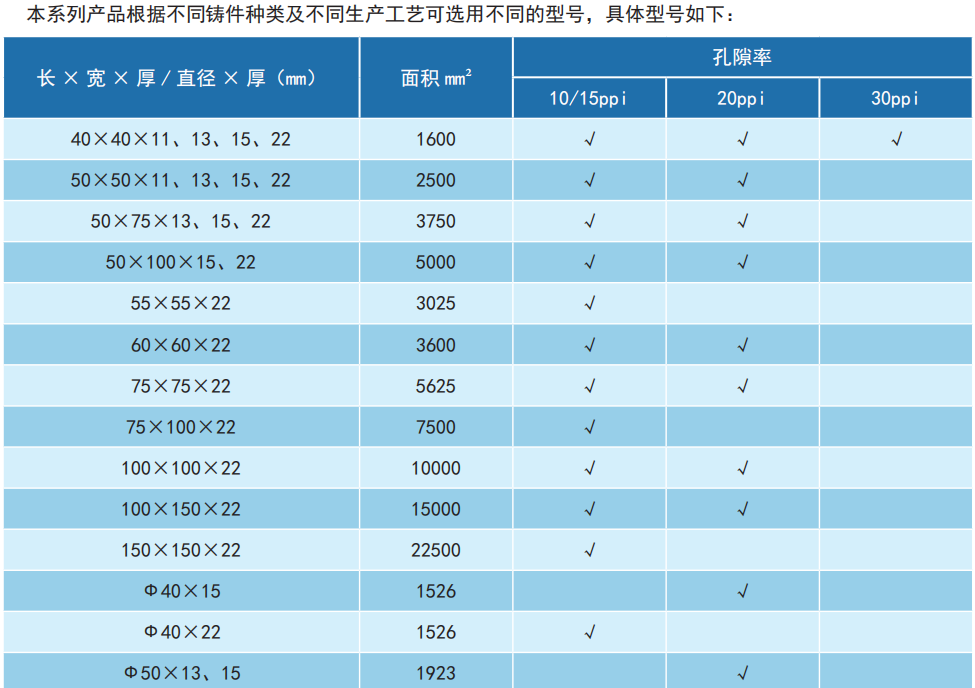

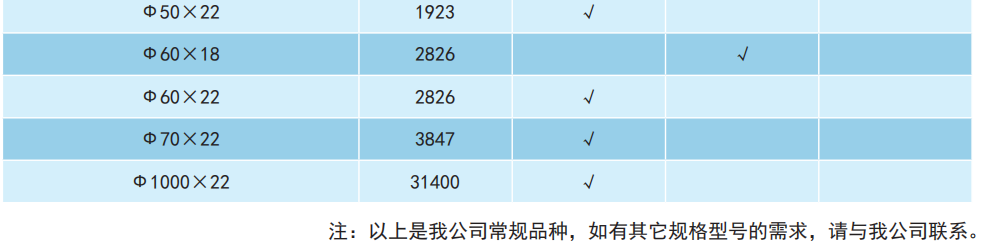

(3) 根據校核過的過濾器有效使用面積再加上過濾器需要的支撐邊面積 ( 支撐邊尺寸一般為 5-15mm) 就可以確 定所需要的過濾器總面積，根據過濾器總面積再結合過濾器的型號規格來選擇過濾器尺寸及確定需要的過濾器數量。
(4) 除上面的方法來確定過濾器的尺寸規格外，也可以根據所要過濾的金屬液重量、所設計的澆注系統的內澆道數量、每個過濾器的過鐵量和型號規格來綜合確定過濾器的尺寸和數量。
(5) 過濾器的厚度越大，強度越好、過濾效率也越高，但其使用成本也越高。從最適宜的強度和過濾效率考慮， 一般推薦如下：尺寸在 40~75mm 之間時，厚度為 15~22mm 為宜；尺寸在 75-120mm 之間時，厚度為 22~25mm 為宜；尺寸在 120 ～ 150mm 之間時，厚度為 25 ～ 30mm 為宜；尺寸在 >150mm 時，厚度為 30~40mm 為宜。
● 孔徑的選擇
選擇過濾器孔徑主要考慮所需要過濾的金屬液材質、澆注溫度、鑄件大小、鑄造廠熔煉的金屬液的純凈度情況來確定。不同材質的金屬液流動性有差異，所以選擇孔徑的大小也有很大的不同。XCF-2 碳化硅質泡沫陶瓷過濾器的孔徑 ( 單位英寸產品的孔數，ppi)。 現常用有 3 種規格：粗大孔徑 (10PPI、15PPI)、中等孔徑 (20PPI)、細小 孔徑 (30PPI)(PPI: 每英寸長度上平均孔數 )。
球鐵件一般使用 10ppl、15ppi 的產品，灰鐵和鑄銅件一般使用 15ppl、20ppi 的產品，鋁合金鑄件一般使用20ppi、30ppi 的產品。可鍛鑄鐵一般使用 30ppi 的產品。
●放置泡沫過濾器的澆注系統設計原則
(1) 阻流截面： 一般情況下，對于中大型的鑄鐵件通常采用開放式澆注系統，阻流截面一般設置在直澆道口；對于小型鑄件，可采用開放 - 封閉 - 開放式的澆注系統，阻流截面一般設置在橫澆道。對于兩種形式的澆注系統， 需注意在整個澆注過程中過濾器不能成為阻流截面。
(2) 過濾器的放置：過濾器一般放置在計算好的澆注系統組元內，由于生產條件不同，過濾器放置位置有多種方式，泡沫過濾器一般是水平放置，也可垂直放置。過濾器放置在過濾器座上的支撐邊寬度一般為 5-15mm。
● 過濾器與過濾器座的間隙設計
為使過濾器發揮最佳功效，應采用 XCF 碳化硅泡沫陶瓷過濾器標準芯座。需要時可和我司服務銷售工程師聯系 尋求幫助。 一般推薦：流水線造型或小于 100kg 的產品，過濾器與過濾器座的間隙一般設置為單邊 0.5-1mm, 對于大于 100kg 的鑄件，間隙一般設置為單邊 0.5-2mm, 間隙盡量控制小些，防止測流。過濾器上表面應低于 分 型面 0.5 ～ 1mm, 以防合箱時壓壞砂型或過濾器壓碎。
過濾器放置部位過濾室 ( 也有稱為過濾窩 ) 設計由于過濾器面積大于所放置位置澆道的面積，所以過濾器前 后需設置面積過渡區域，即過濾室。對于流水線造型小件一般設置為 50mm 長 ( 高 ), 對于手工造型的中大件，一般設計為 50-150mm。
● 采用型內孕育工藝的澆注系統需要特別設計
●用紙箱包裝，每一層之間有墊層，每箱件數詳見裝箱單。
●產品貯存運輸應防震、防潮。裝卸時輕拿、輕放，防止機械損傷。
●產品應按不同種類規格在室內存放，堆放場地應平整堅實并防潮。產品堆放時上部不應堆放其他重物。
●產品保質期為三年
●在使用過濾器前，務必使用壓縮空氣將在運輸過程中形成的塵渣吹凈。
●當使用化學洗爐劑和含鈦除氮劑時要精心控制，因為他們可能對過濾器造成損害。本過濾器的最高使用溫度不要超過 1500℃。
●如果在使用本過濾器時沒有采用我司標準芯座設計或者超過過濾能力、使用溫度都可能造成其失效。盡量避免金屬液直接沖擊過濾器，直接沖擊過濾器時、澆注高度最好不要超過 350mm。
●搬運和運輸時要防止和避免產品受到擠壓和碰撞。
●本過濾器為化學性能穩定的耐火材料制成，通常情況下無毒無害。澆注時不與金屬液反應，不產生煙氣。落砂和砂再生時也無有害煙塵。
